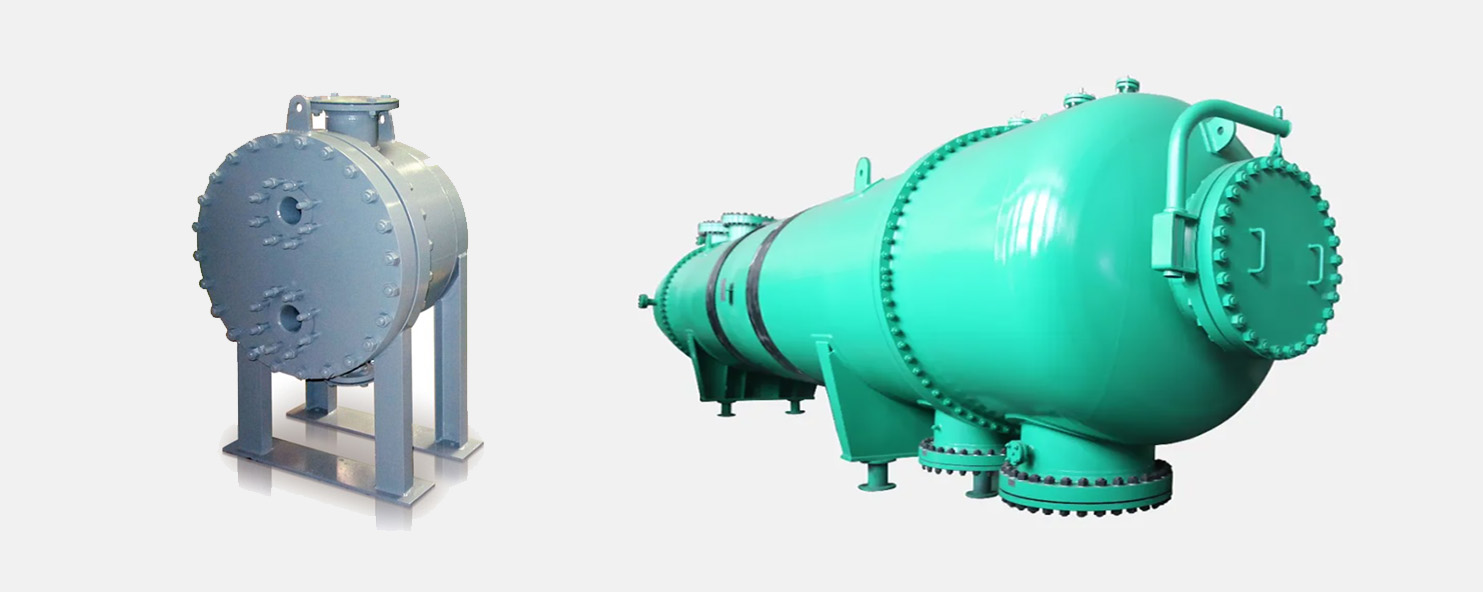

板（管）殼式換熱器
1、板片結構形式
板片是板殼式換熱器的換熱核心元件, 板片的結構形式直接關系到板片制造技術和制造工藝的確定, 并影響到板殼式換熱器的使用效果。THT巨元焊接式設備的板片的主要形式有巧克力狀波紋結構、水平波紋、斜波紋及人字形波紋等, 不同的結構形式適用于不同的工況場合。
2、板片成型
板片采用整體壓制一次成形技術，壓制出板片的長度、波紋尺寸完全一致，同時板片成型后采用激光切割機對四周齊邊，使每張板片的尺寸相同，保證了板片對的組對和焊接質量。
3、板片檢驗
為了保證板片的制造質量, 參照板式換熱器國家標準, 并根據板殼式換熱器板片的特殊要求, 專門制訂了板殼式換熱器用板片檢驗規范。
THT巨元通過不同形式的焊接試驗和評定及多年從事特種材質產品的制作經驗已經形成了成熟的產品的制造及檢驗規程； 且每對單板管和板束整體焊接完成后均要進行0.6-0.7MPa的氣密檢測，確保板管和板束的整體密封性。
焊接技術，傳熱技術設計及智能化過程加工工藝保證成就了THT巨元管（板）式換熱器價值品質；板殼式的部分設備可以承受6.0MPa的運行壓力。并且在核電、軍工等重要的國之重器的項目中得到具體應用。
